一、设备介绍
我公司独立研发的CLW5070TJSE5型水泥净浆洒布车是由汽车底盘、搅拌罐总成、水系统、洒布系统、副车架、电气控制系统等构成的自行式车载设备,主要运用于高等级公路的施工。 在稳定层分层施工时,该设备可以进行上下层之间的水泥净浆的洒布,也可作为洒水车来使用。传统施工中,水泥净浆洒布主要靠人力完成,存在人力投入大、洒布效果差、安全隐患多等缺陷。水泥净浆洒布车采用大功率搅拌、新型洒布装置,在最大化提高施工速度同时,能够保证最佳施工效果。
二、技术参数
序号 |
名称 |
参数规格 |
|
1 |
整车型号 |
CLW5070TJSE6 |
|
2 |
底盘型号 |
EQ1075SJ3CDF |
|
3 |
发动机型号 |
玉柴140马力 |
|
4 |
变速箱 |
万里扬5档变速箱 |
|
5 |
轴距 |
3308mm |
|
6 |
轮胎 |
7.00R16钢丝胎 |
|
7 |
外形尺寸 |
5950×2020×2400mm |
|
8 |
整备质量 |
4280kg |
|
9 |
总质量 |
7360kg |
|
7 |
清水罐 |
1200L |
|
8 |
水泥浆搅拌罐 |
2500L |
|
9 |
高压清洗水泵 |
黑猫牌高压水泵 |
|
10 |
高压清洗水泵马达 |
CLW5-20 |
|
11 |
水泥泵 |
CLWT-10010-2 |
|
12 |
水泥泵液压马达 |
CLW5-16 |
|
13 |
水泥浆搅拌器 |
CLWT-10018-6 |
|
14 |
水泥浆搅拌器马达 |
CLW-125 |
|
15 |
液压泵型号 |
CLW4-32-25 |
|
16 |
液压阀型号 |
CLW-L15F |
|
17 |
调节阀 |
40L |
|
18 |
水泥浆洒布宽度 |
最大4米 |
|
19 |
水泥浆洒布量 |
最大1.5Kg/㎡ |
三、性能介绍
1整机结构紧凑、布置合理、重心低,能够确保设备稳定性;
2整机采用人性化设计,具有足够的维修空间,能够快速、便捷地完成设备检修;
3采用立式搅拌,搅拌均匀,施工效率高;
4具有单独工作动力系统,当设备以较低工作速度行驶时,仍然可以提供强劲动力;
5上装可作为独立产品;
6洒布杆可随时上下调整,改变洒布宽度,确保洒布效果;特殊喷嘴结构可洒布高浓度水泥净浆。

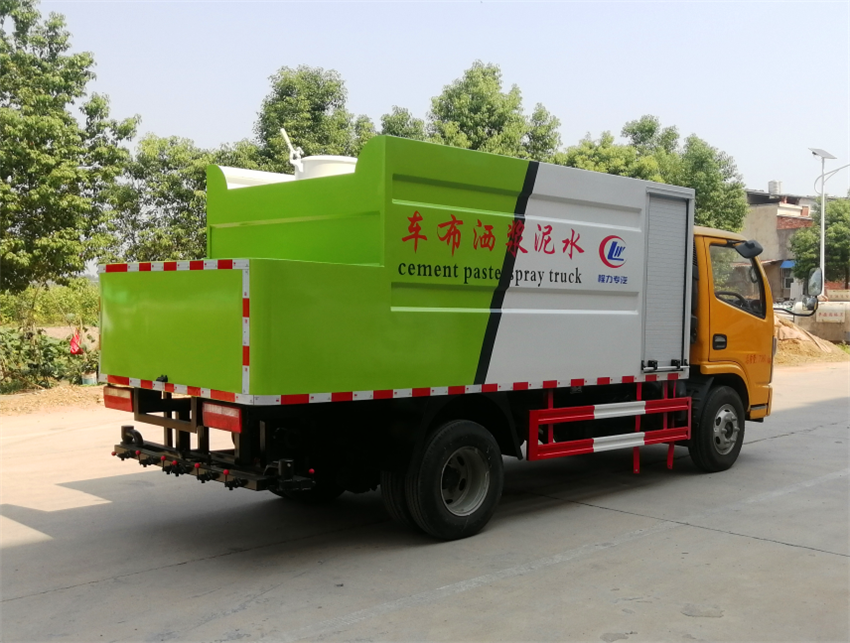

多方位实拍照片
-
